建筑智能化弱电系统大全 全面解析核心控制设备

随着科技的发展和智慧城市理念的普及，建筑智能化已成为现代建筑设计与运营的核心组成部分。其中，弱电系统作为智能建筑的“神经系统”，承载着信息传输、设备控制、安全保障等诸多关键功能。本文将系统梳理建筑智能化弱电系统的构成，并深入解析其核心控制设备，旨在为读者提供一个清晰、全面的认知框架。

一、 建筑智能化弱电系统概述

建筑智能化弱电系统，是相对于为建筑提供照明、动力等功能的强电系统而言。它主要指工作在安全电压（通常为直流36V或交流24V以下）及以下的电路系统，其核心功能是实现信息的采集、传输、处理和控制，而非能量输送。一个完整的智能化弱电系统是一个多技术融合的复杂体系，通常包含以下几个核心子系统：

1. 综合布线系统：作为整个智能建筑的信息高速公路，它为语音、数据、图像及控制信号提供统一的、标准化的物理传输通道，是所有信息应用系统的基础。
2. 楼宇设备自控系统：是建筑智能化的“大脑”，负责对空调、通风、给排水、照明、电梯等机电设备进行集中监控和自动化管理，以达到节能、高效、安全运行的目的。
3. 安全防范系统：包括视频监控、入侵报警、出入口控制、电子巡更等子系统，共同构建起建筑的立体安防体系，保障人身与财产安全。
4. 信息网络系统：包括计算机网络和电话通信系统，为建筑内用户提供高速、稳定的内外部数据交换和语音通信服务。
5. 公共广播与会议系统：涵盖背景音乐、紧急广播以及多媒体会议、同声传译等功能，服务于信息发布、应急指挥和商务交流。
6. 智能一卡通系统：通过一张智能卡实现门禁、考勤、消费、停车、梯控等多种功能，提升管理效率和便捷性。
7. 机房工程：为上述所有系统的核心设备（如服务器、交换机、存储设备）提供稳定、可靠的运行环境，包括配电、空调、消防、监控等。

二、 核心智能化控制设备详解

上述系统的有效运行，依赖于一系列精密的控制设备。以下是几类关键的控制设备：

1. 直接数字控制器：DDC是楼宇自控系统的“末梢神经”和“执行单元”。它安装在设备现场（如空调机房、水泵房），内置微处理器和存储单元，能独立完成对传感器（如温度、湿度传感器）信号的采集，并执行中央管理软件下发的指令，直接控制阀门、风机、水泵等执行器的动作。其特点是可编程、高可靠性，并能脱离中央站独立运行。

1. 系统集成与中央管理平台：这是智能建筑的“总指挥部”。通常是一套基于计算机的软件平台，可以集成楼宇自控、安防、消防等多个独立的子系统。它提供一个统一的图形化人机界面，让管理人员能够集中监视所有设备的运行状态、接收报警信息、生成历史报表，并进行跨系统的联动控制（如发生消防报警时，联动关闭新风机组、打开疏散通道门禁等）。

1. 可编程逻辑控制器：PLC在工业控制领域应用广泛，在建筑智能化中，尤其适用于对可靠性、实时性要求极高的场景，如大型冷站群控、舞台机械控制、智能停车场管理等。它通过可编程的存储器执行逻辑运算、顺序控制、定时、计数等指令，来控制各类机械或生产过程。

1. 智能网关与协议转换器：由于智能建筑内设备品牌众多、通信协议各异，智能网关/协议转换器扮演着“翻译官”的角色。它能将不同协议（如BACnet, Modbus, KNX, M-Bus等）的数据转换成标准协议（如OPC UA, HTTP等），从而实现异构系统间的无缝数据交换和集成。

1. 物联网控制器与边缘计算网关：随着物联网技术的发展，新一代的控制器集成了更强的边缘计算能力。它们不仅能采集和控制，还能在设备端对数据进行初步的过滤、分析和处理，再将有效信息上传至云端或中央平台，大大减轻了网络和中心服务器的负担，提升了系统的响应速度和可靠性。

1. 专用系统控制器：

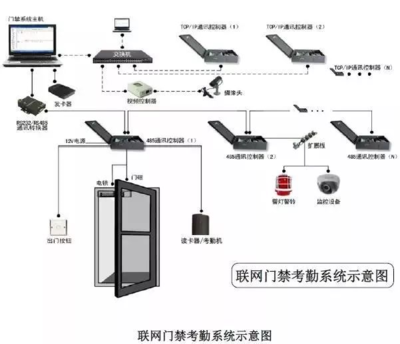

• 安防系统：包括网络视频录像机、安防管理平台服务器、门禁控制器、报警主机等，负责视频流的存储分析、门禁权限验证与记录、报警信号的处理与上报。

• 智能照明控制器：通常基于总线技术，能够对建筑内各区域的照明进行精细化场景控制、定时控制、光照度感应控制，实现节能与舒适的结合。

三、 发展趋势与展望

建筑智能化弱电系统及其控制设备将呈现以下趋势：

• 全IP化与融合：系统将进一步向基于IP网络的架构演进，实现从现场层到管理层的全数字化、扁平化，促进子系统更深度的融合。
• 人工智能与大数据应用：AI算法将广泛应用于设备故障预测、能耗优化分析、安防行为识别等领域，使建筑从“自动化”迈向“智能化”。
• 云边端协同：云计算、边缘计算和现场设备将形成高效协同的计算架构，实现资源的最优配置和服务的灵活弹性。
• 注重用户体验与可持续发展：系统设计将更加以人为本，注重提升建筑内人员的舒适度与工作效率，同时通过精细化管理最大化实现节能降耗的绿色目标。

###

建筑智能化弱电系统是一个庞大而精密的工程体系，其核心控制设备是实现各项智慧功能的关键硬件基础。理解这些系统的构成与设备原理，对于从事建筑智能化设计、施工、运维的专业人员至关重要，也有助于业主和使用者更好地利用智慧功能，创造安全、高效、舒适、绿色的现代化建筑环境。随着技术的不断迭代，这一领域将继续蓬勃发展，为未来建筑注入更多智慧与活力。
